Luogo di origine:
CINESE
Marca:
Wenyou
Certificazione:
19001;14001;45001; UL;SGS
Numero di modello:
9229F
Dettagli della produzione:
Resine epossidica | LE-9229 | 100 pbw | Formulazione |
Indurente | LH-9229 | 100 pbw | |
Riempitore | Farina di silice | 300-350 pbw | |
Paste coloranti | Serie LC * | 1 pbw |
LE-8516 è un sistema di resina epossidica satura modificato. | LH-8516 è un induritore di anidruro acido modificato resistente alle intemperie. | ||||
ProprietàI. | Unità | Valore | Proprietà | Unità | Valore |
Apparizione | Visuale | Liquido viscoso trasparente, giallo chiaro | Apparizione | Visuale | Liquido trasparente e giallo chiaro |
Valore dell'epossidio | Eq/kg | 15.5-25.5 | Viscosità a 25°C | mPa.s | 2500-5500 |
Viscosità a 40°C | mPa.s | 500-1000 | Densità a 25°C | g/cm3 | 1.65-1.85 |
Densità a 25°C | g/cm3 | 1.55-17 | Pressione di vapore a 25°C | Papà! | Circa 0.5 |
Pressione di vapore a 25°C | Papà! | < 0.01 | Punto di accensione | °C | Circa 140 |
Punto di accensione | °C | Circa 135 |
Parametri di elaborazione | Gelazione a pressione automatica | Fusione a vuoto |
Temperatura della miscela epossidica/indurente | 40°C /1-2 ore | 50-60°C /1-2 ore |
Processo di alimentazione | Pressione (0,5-5 bar) | Vaccum (pot di fusione) |
Temperatura della muffa | 130-150°C | 80-100°C |
Tempo di congelamento | 10-30 minuti | 80°C/4 ore + 100°C/2 ore + 120°C/2 ore. |
Dopo la cura | 130-140°C × 6-10 ore | 130-140°C x 6-10 ore. |
Proprietà | Valore | Proprietà | Valore |
Temperatura di transizione del vetro Tg (DSC) | 60-80°C | Conduttività termica | 0.8-0.9W / mk |
Resistenza alla trazione | 60-80N / mm2 | Decomposizione termica | > 320°C |
Forza flessibile | 100-130N / mm2 |
Assorbimento idrico (23°C × 10 giorni) |
00,10-0,20 % in peso. |
Resistenza alla compressione | 140-190N / mm2 | Assorbimento dell'acqua (100°C × 60 min) | 00,08-0,15 % in peso |
Resistenza all'impatto | 8-16 kJ / m2 | Resistenza superficiale | 1014Ω |
Riduzione di resistenza | 00,8-1,0% | Resistenza al volume | 1015Ω.cm |
Fammabilità (4 mm) | Classe HB | Resistenza dielettrica | 20-30 kV / mm |
Fattore di perdita | 0.02 |
Immagazzinamento:
I componenti devono essere conservati in recipienti originali ben sigillati e asciutti in un ambiente a 6°C a 35°C.la durata di conservazione corrisponde alla data di scadenza indicata sull'etichetta (normalmente 12 mesi)Dopo questa data, il prodotto può essere nuovamente analizzato per confermare se è ancora valido.

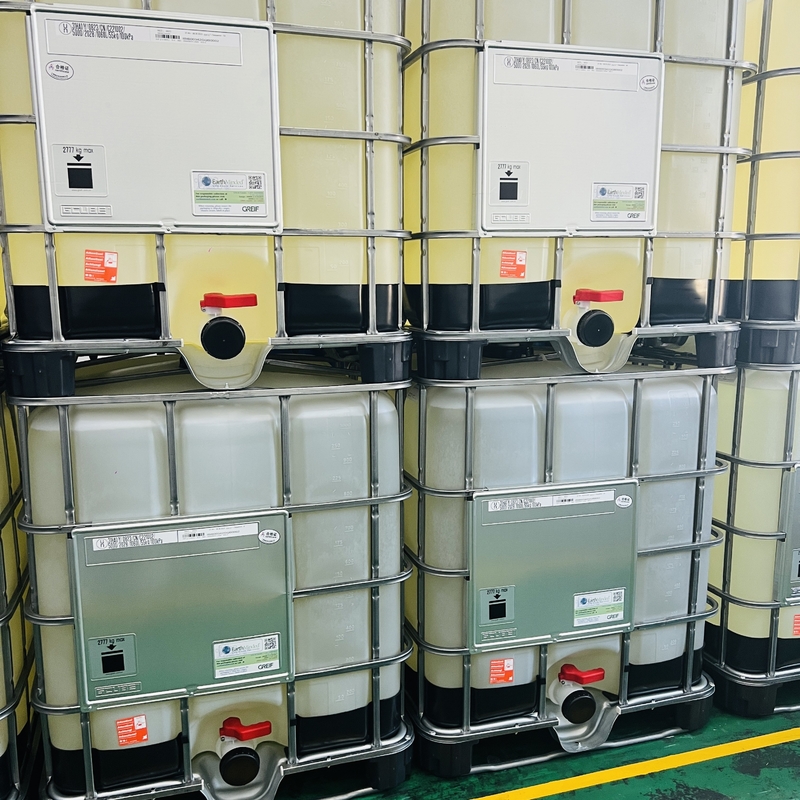

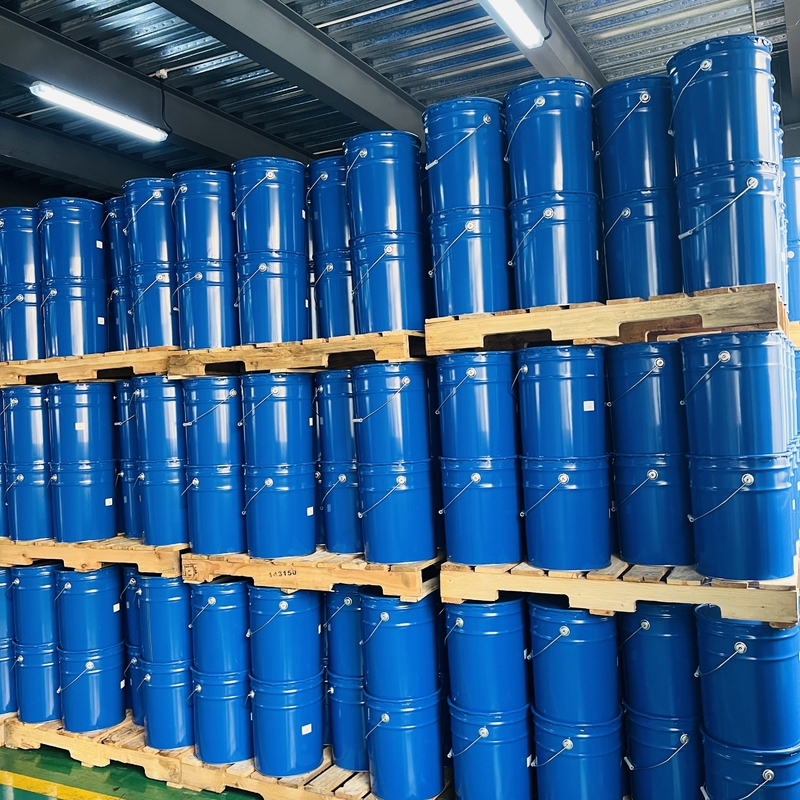

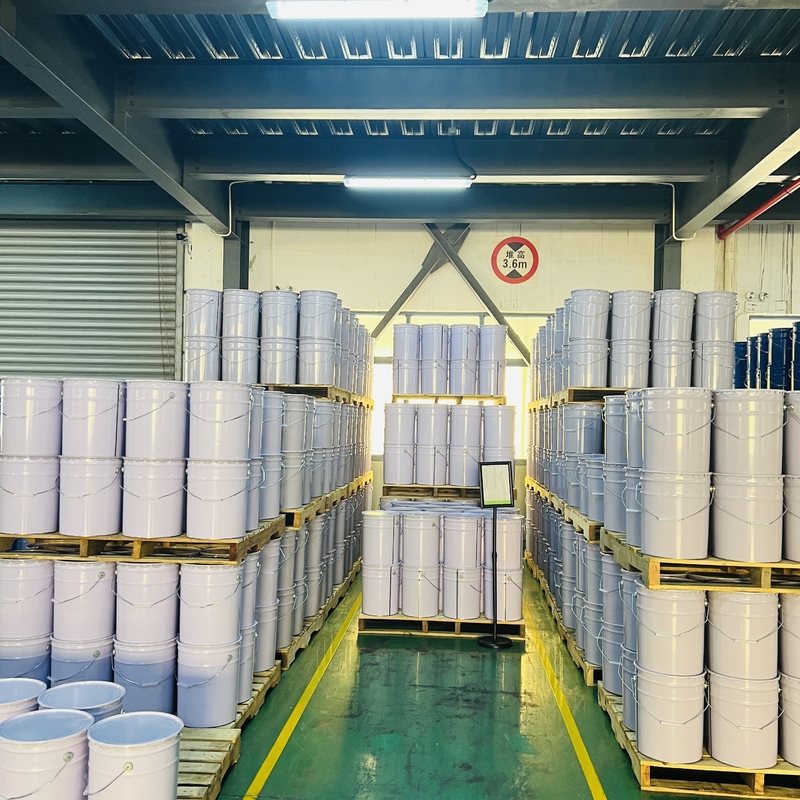

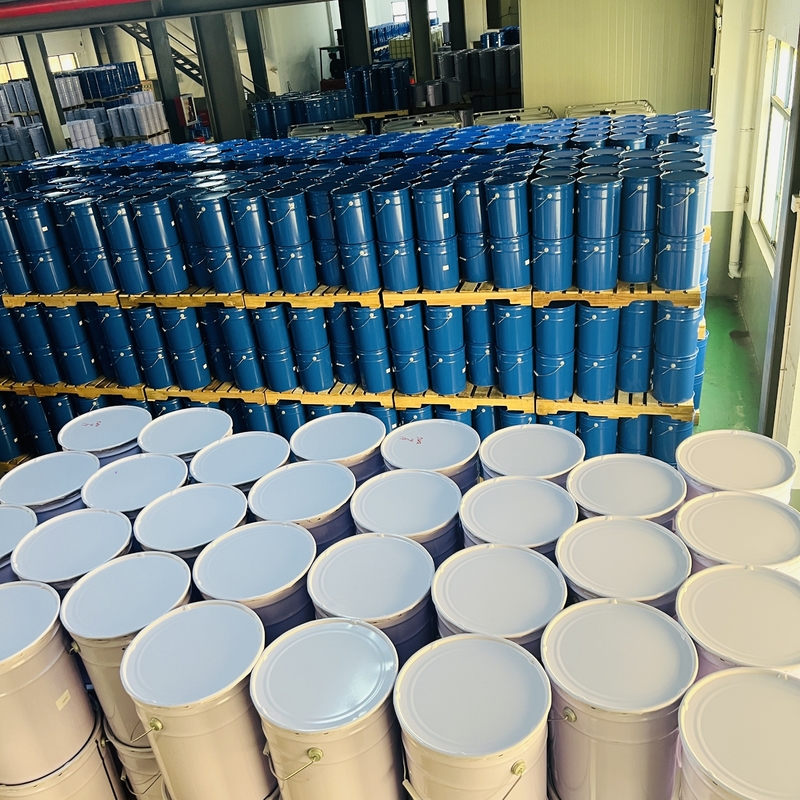

Imballaggio:
Profilo aziendale:
Shanghai Wenyou Industry Co., Ltd. è una società di resine epossidiche professionale con sede a Shanghai, in Cina, fondata nel 2008.Agenti di curatura, e prodotti correlati.
La nostra vasta gamma di prodotti comprende resine epossidiche, resine ignifughe, agenti di curatura, modificatori esterni, agenti indurenti, pasta epossidica, agenti di demoldatura e riempitivi.
Abbiamo ottenuto le certificazioni ISO9001, ISO14001, SGS e UL e i nostri prodotti sono conformi alle normative di sicurezza ROHS e REACH.
I nostri prodotti di alta qualità sono utilizzati in applicazioni di isolamento elettrico ad alta tensione e sono esportati a livello globale.Siamo impegnati a fornire prodotti stabili ed eccellenti servizi all'industria elettrica globale.
Applicazioni:
Certificazioni:
Clienti:
Esponenti:
Invii la vostra indagine direttamente noi
