Resina epossidica per colata elettrica per interni per trasformatore elettrico a secco

LE-8214F resina epossidica elettrica per interni per colata di trasformatori elettrici a secco

LE-8214F resina epossidica elettrica per trasformatore di potenza a secco

Giustos

Sistema di resina epossidica bicomponente, liquida a temperatura ambiente, idoneo al processo di colata sottovuoto

Ritiro di polimerizzazione inferiore, stabilità dimensionale del prodotto finale, eccellenti prestazioni di lavorazione ed elevate proprietà dielettriche e meccaniche.

Applicazione

Prodotti per l'isolamento elettrico di media e alta tensione

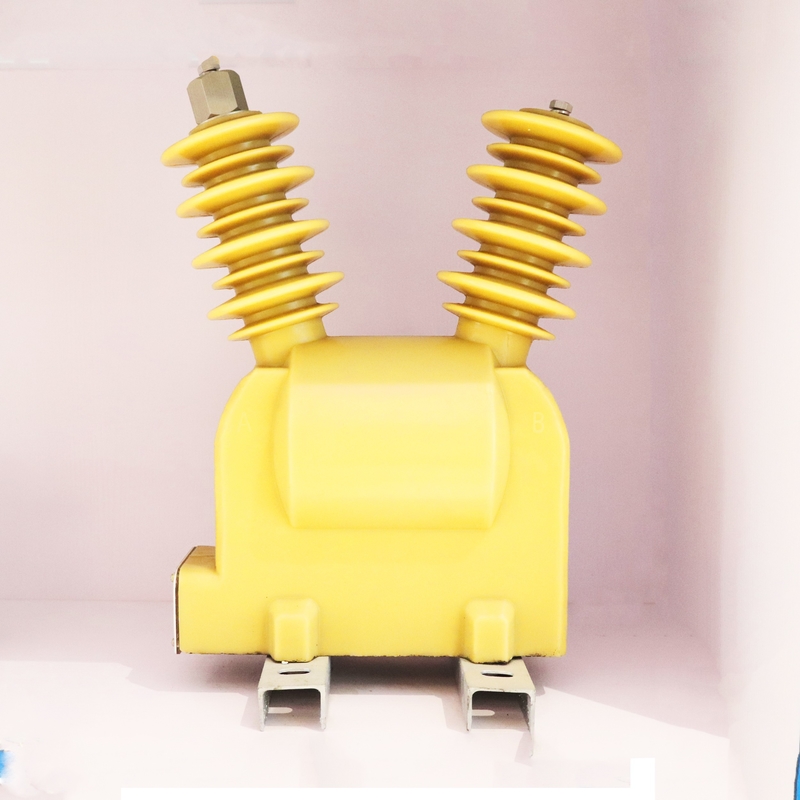

come trasformatori a secco, trasformatori di corrente e tensione 10-66kV ecc.

Dati del prodotto

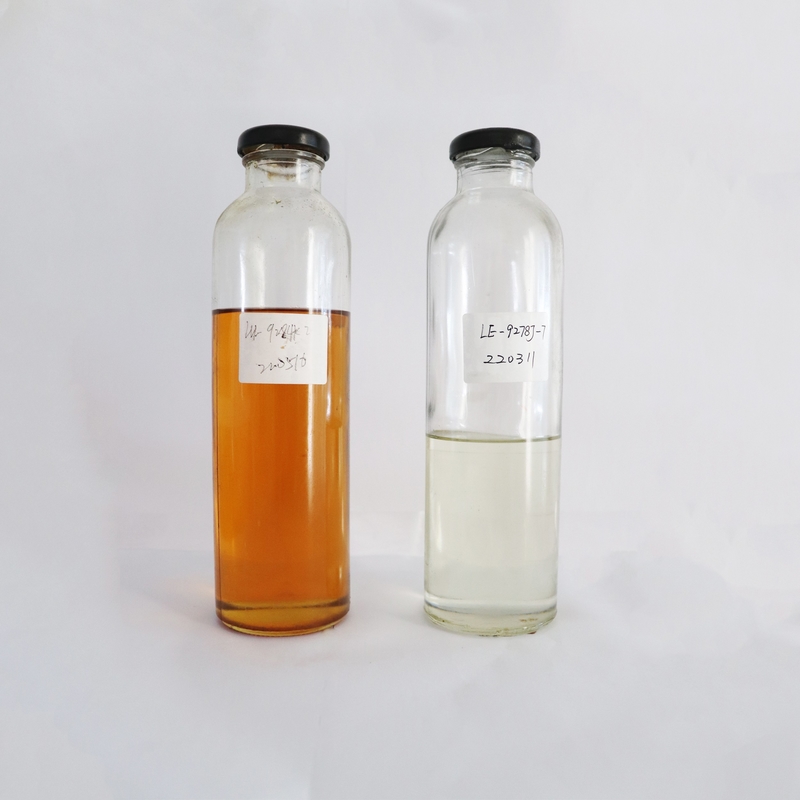

LE-8214F è una resina epossidica di tipo BPA modificata.LH-8214F è un indurente liquido a base di anidride carbossilica modificata

La resina epossidica LE-8214F e l'indurente LH-8214F con una certa quantità di riempitivo possono essere lavorati seguendo le condizioni dopo essere stati completamente miscelati sotto vuoto.Condizione di processo

8214FRaccomandazione sul processo di candidatura

1. Preparazione degli ingredienti

1.1 Lo stampo di colata deve essere preriscaldato nel forno a 100-110 ° C per più di 10 ore, e sopra la bobina del trasformatore da 4000 kva deve essere concesso un tempo di preriscaldamento più lungo,

Per garantire che la bobina sia completamente asciutta e la sua temperatura non sia inferiore a 80 ° C quando installata.

1.2 La polvere di silice deve essere sigillata a temperatura normale per più di 6 ore in un forno a 110-120 ° C.

2. Ingredienti

2.1 Degasaggio statico della miscela

2.1.1 Premiscelazione

Il materiale A (epossidico) si basa sul rapporto in peso, resina: riempitivo: pasta colorata 100: (quantità di pasta colorata 125): quantità adeguata e miscelato separatamente dopo l'aggiunta di resina, riempitivo e pasta colorata,

La temperatura è di 65-70 ℃, agitazione e degasaggio per non meno di 2 ore e 100 < p < 200 pa.

Il materiale B (agente indurente) si basa sul rapporto in peso, agente indurente: riempitivo 100:125, miscelato separatamente, la temperatura è 65-70 ℃, l'agitazione e il degasaggio non sono inferiori a 2 ore, 100 < p < 200 pa.

2.1.2 Miscelazione finale

Quindi i componenti A e B vengono infine miscelati, l'agente accelerante non è necessario e i materiali A e B vengono miscelati nella proporzione di 100:100 nel serbatoio di miscelazione finale (o aspirazione sottovuoto) e per mescolare bene, noi consiglia di mettere la resina e l'indurente allo stesso tempo o in alternanza

2.1.3 Iniziare a mescolare dopo l'alimentazione, assicurarsi che il sollevatore a spirale possa sollevare la miscela sulla cappa di degasaggio dell'ombrello alla sua velocità di rotazione

2.1.4 Dopo aver agitato per 15 minuti, avviare la pompa del vuoto per il degasaggio.Il grado di vuoto non deve essere inferiore a 300pa

2.1.5 Il tempo di degasaggio della miscelazione è di circa 15-30 minuti e il degasaggio è completato quando non ci sono bolle sulla superficie dell'ombrello

3. Colata

3.1 Impostare la temperatura del serbatoio di colata a 80-85 ℃, il preriscaldamento deve iniziare 4-5 ore prima del dosaggio e garantire che la temperatura dello stampo durante l'installazione non sia inferiore a 80 ° C

3.2 Dopo il dosaggio, lo stampo essiccato e preriscaldato viene spinto nella vasca di colata per il trattamento sottovuoto

3.3 La temperatura ambiente del serbatoio di colata è di 80-85 ° C, il grado di vuoto non è inferiore a 300 pa e il tempo di trattamento sotto vuoto non è inferiore a 2 ore

3.4 , L'alimentazione non dovrebbe essere troppo veloce durante il lancio.Può essere interrotto per 10-15 minuti e il vuoto può essere continuato per 20-30 minuti dopo che il materiale è pieno.Se possibile, può essere pressurizzato di 0,2-0,3 mpa dopo il trattamento sottovuoto

3.5 Il getto di miscelazione finale deve essere completato entro 90 minuti.Si prega di controllare rigorosamente la temperatura e il tempo per evitare la solidificazione del serbatoio.La resina monocomponente e l'agente indurente in eccesso possono essere conservati per diversi giorni.

Shanghai Wenyou industry co., Ltd. Si trova nel distretto di Fengxian, Shanghai, Cina. È un'azienda professionale impegnata nella produzione, ricerca e sviluppo, vendita di resina epossidica, agente indurente e altri prodotti. I nostri prodotti includono resina epossidica, ritardante di fiamma resina, agente indurente, modificatore per esterni, agente indurente, pasta epossidica, agente di sformatura e riempitivo, non sono solo venduti in Cina, ma anche esportati in Europa, Sud-est asiatico, Medio Oriente e Russia e altri paesi della CSI.
L'azienda ha superato il sistema di gestione ISO9001 e ISO14001, l'Unione Europea "SGS" e anche la certificazione UL degli Stati Uniti. I prodotti sono conformi alle normative di sicurezza ROHS e REACH, che sono ampiamente utilizzate in ambienti elettrici ad alta tensione 10-1100KV interni ed esterni isolamento, come: parti di isolamento dell'interruttore ad alta tensione, induttori reciproci, trasformatori, reattori, ecc. Tutti i tipi di componenti e prodotti elettronici possono essere applicati a diversi processi di applicazione e attrezzature di stampaggio, come la tecnologia di colata sotto vuoto e la tecnologia APG. La qualità dei nostri prodotti è premiato nel mercato e ha anche stabilito una buona reputazione per la nostra azienda.
Wenyou ha sede in Cina, serve per l'elettricità globale, fornisce prodotti stabili e un servizio di alta qualità a tutto il mondo.
